产品中心 > DT1500系列嵌入式并机 > 在线机架式模块化并联型UPS逆变器
ups逆变器
  • ups逆变器

在线机架式模块化并联型UPS逆变器

、高度集成,模块化UPS单机容量:6kVA(选配:带48V50A充电功能),高度为19英寸3U高, 在线式。

分享

一、交流一体化电源解决方案



客户价值:

1高度集成,模块化UPS单机容量:6kVA(选配:带48V50A充电功能),高度为19英寸3U高, 在线式。

2、采用先进的并机技术,可组成N+X并机系统,确保供电的可靠性;

3、支持在线热插拔,操作简单,运维方便;

4、系统供电转换时间0毫秒

5、各子系统的运行参数及运行状态可通过自带的LCD显示面板直观的显示,

6效率高,采用高频化的拓扑结构,市电模式下的工作效率>97%,电池模式下的效率>90%;减少损耗,提高投资收益。

7、系统带7寸触摸屏监控,可以参看每个模块的和STS及馈路情况,监控可以和远程后台通信(提供后台通信协议)

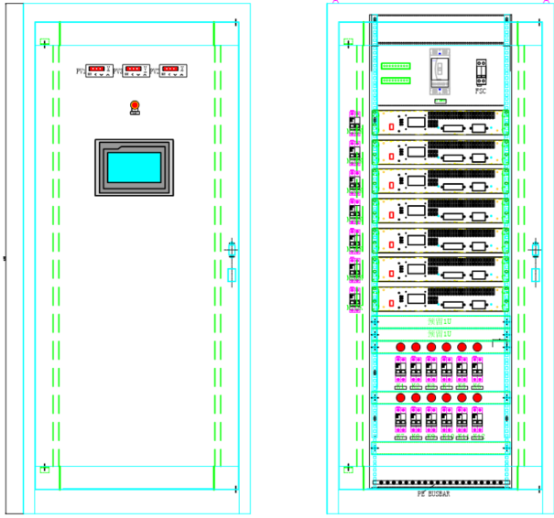

8、增加一体化柜,将主机、静态开关、开关量、馈路等统一收纳,集中放置,统一管理,简易、美观。

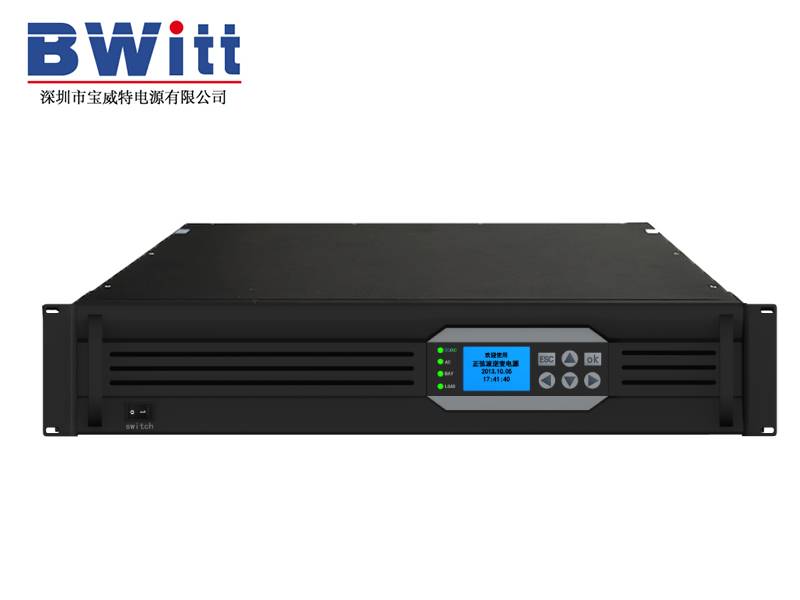

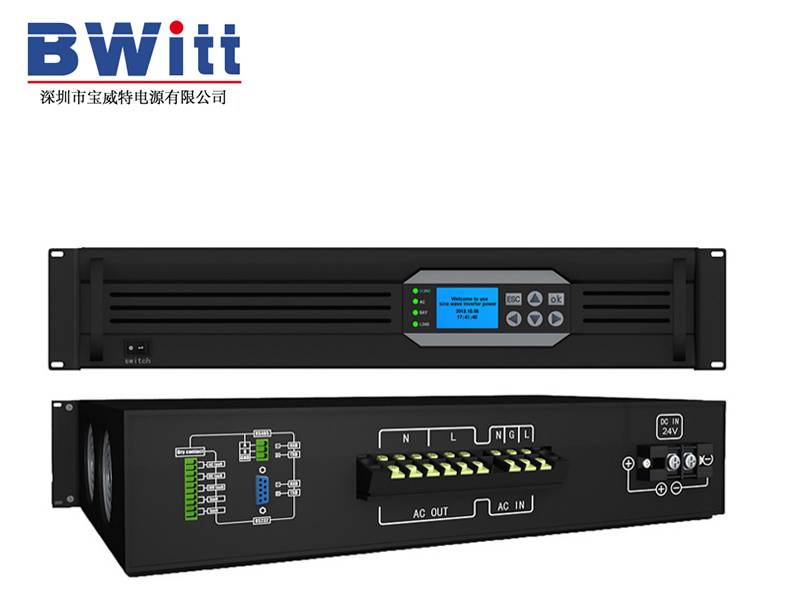

系统外观(仅供参考)



 型号

BWT-TX3KSTZX

BWT-TX6KSTZX

输入特性

输入

交流电压

180-290Vac(可设置)

频率

50Hz±5%

直流电压

48Vdc

输出特性

额定功率

3KW

5KW

功率因数

0.8

电压

220Vac±2%(逆变模式)

效率

≥90%(逆变模式)

频率

50Hz±0.25Hz(逆变模式)

并机负载电流不均衡度

≤3%

输出波形

纯正弦波(逆变模式))

波形失真率

≤3%(线性负载满载下)

过载能力

125%额定负载  10秒后保护;150%额定负载  5秒后保护

切换时间

0ms

保护特性

电池

低压告警

43Vdc±0.5Vdc

欠压保护点

≤40Vdc

过压保护点

≥60dc

过压恢复点

≥55dc

反接保护

输出

(逆变模式)

过压保护

245Vac

低压告警

≤200Vac

输出短路保护

过温保护

自带风扇散热,根据负载智能调速

尺寸

宽*深*高(mm)

482*390*132mm

 BWT1500模块化逆变器说明书.pdf
